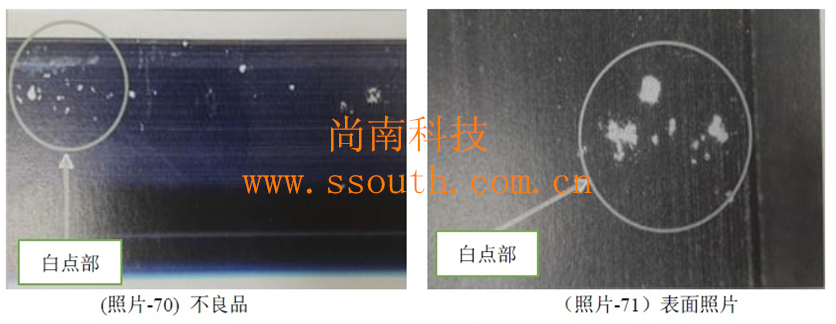

手机外壳白点异常分析报告

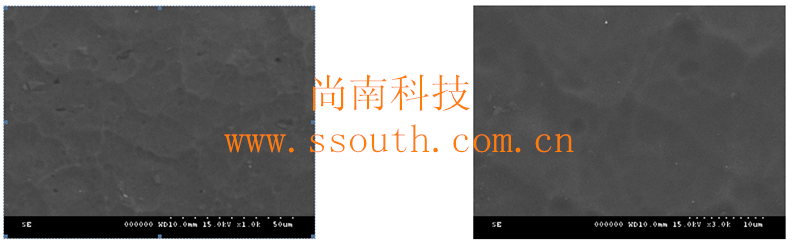

上图为电子显微放大镜观察图片（取回VIVO手机壳样品拍摄电子图片）
氧化膜是透明的，通过上面图片可以明显看到样品底材表面和砂面状况。图片上面没有看到亮点有腐蚀或
是凹陷（通过放大3000倍图片，详细见下图），表明亮点露白并且没有染料吸附上色。（亮点显示出金色
圆点是因为电子显微镜光源问题）对亮点做元素分析（EDS）测到S（硫），判断可能是硫酸根离子残留在
表明皮膜，通过元素分析进一步证明亮点上面没有染色颜色（EDS具体元素分析看下图表）。（分析原因
可能是阳极酸残留，或者氢氧化铝覆盖沉淀导致无法上膜）

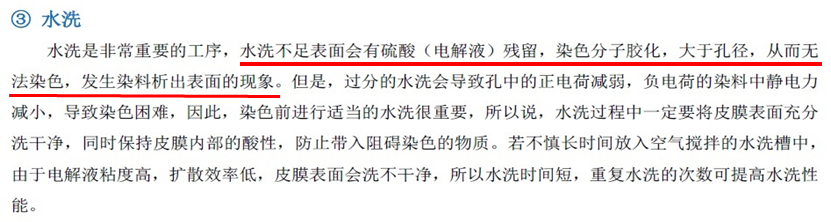

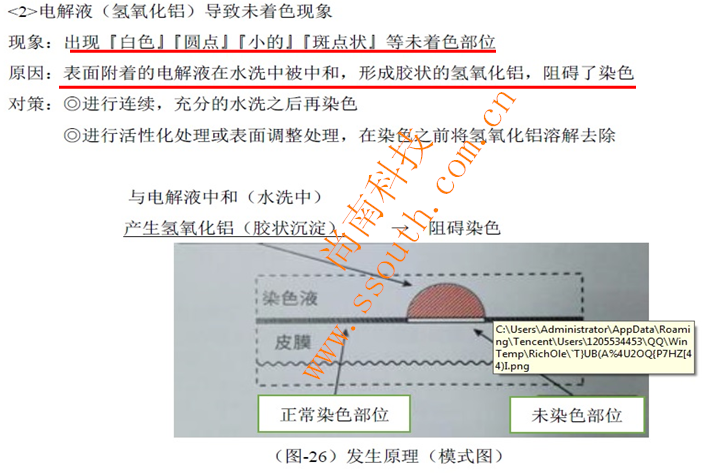

下面的文献资料是日本奥野关于白点形成的原因分析，供参考使用。
备注：染色时处理品的点状腐蚀：染色色过程中处理品会发生斑点状腐蚀之类的析出不良，原因是因为电位不同的金属之间通过腐蚀电流，发生局部染料析出。因此
使用钛制治具的时候腐蚀的倾向较多。另外根据染色浴液中所含阴离子种类不同，腐蚀发生也有强弱。确认到点状腐蚀的情况可以向染色浴中添加日本奥野的TAC CONTROL-LER PH-5（10ml/L）加以防止，减少不良产生。

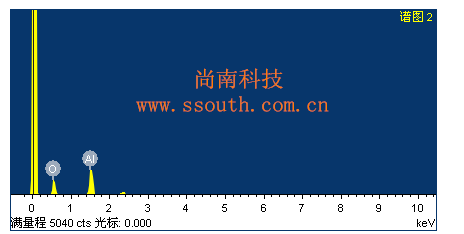

下表一为正常面元素分析
下表二为白点露白处

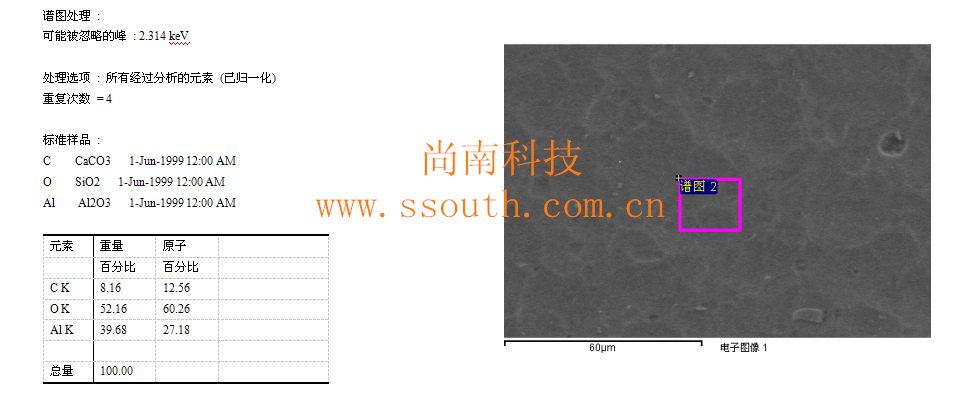

正常面元素分析
白点露白处元素分析
|
